最近充电头网拿到了OPPO 67W超等闪充氮化镓充电器，这一零卖版的型号为VCB7OBCH，同期包装内非常附带了一条接济8A电流的USB-A to USB-C快凑数据线，进一步提高了开箱即用的完好意思体验。
充电器骨子延续了OPPO一贯的从简作风筹办，同期接口除了接济自家SUPERVOOC超等闪充外，也兼容UFCS交融快充条约，为多斥地用户提供了更友好的充电兼容性。底下咱们将通过拆解，带大众长远了解这一版的用料作念工。
OPPO 67W超等闪充氮化镓充电器开箱

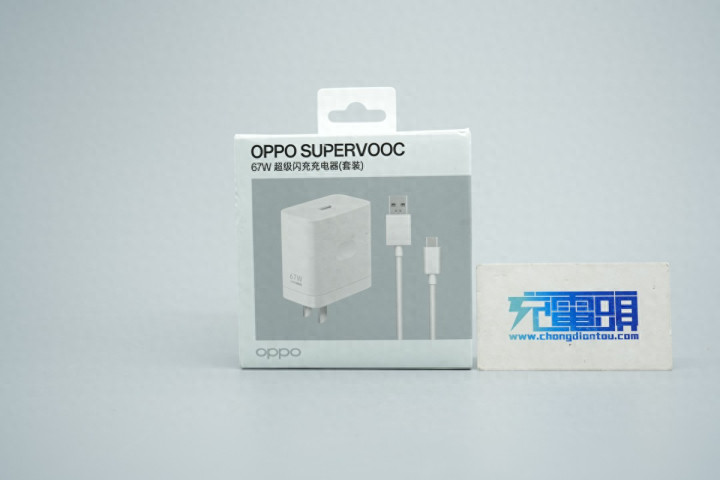

包装盒正面印有OPPO品牌、居品称呼以及套装外不雅图。

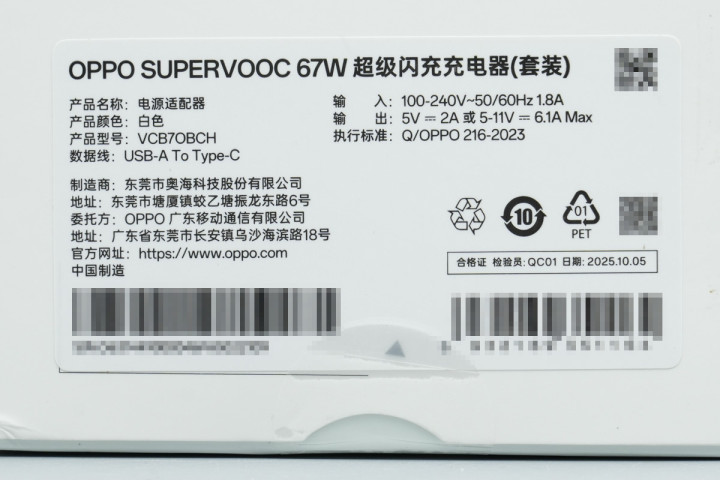

后头贴纸上参数特写，底下到居品什物展示设施再先容。

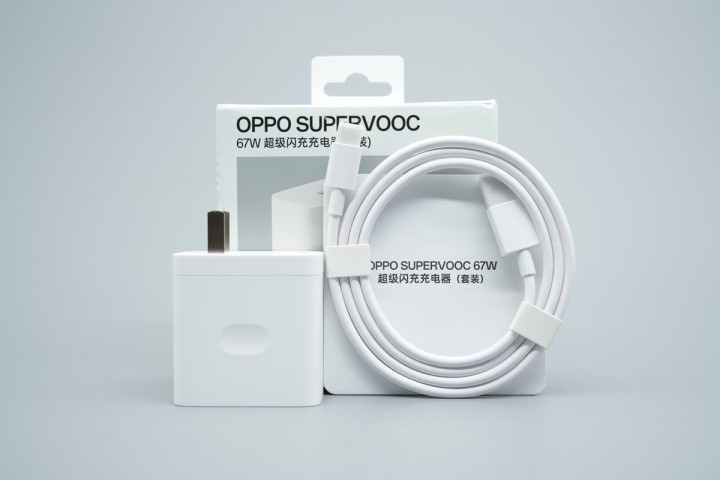

包装内含充电器套装以及用户手册。

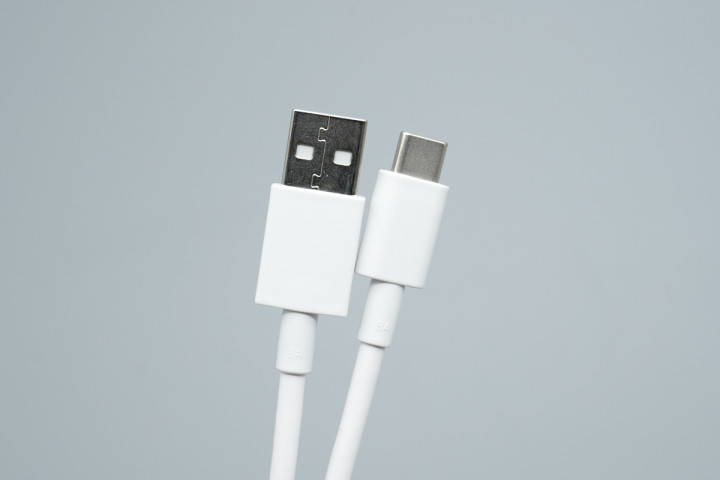

附带数据线为USB-A to USB-C类型，经典白色线筹办，网尾筹办8A规格字样。

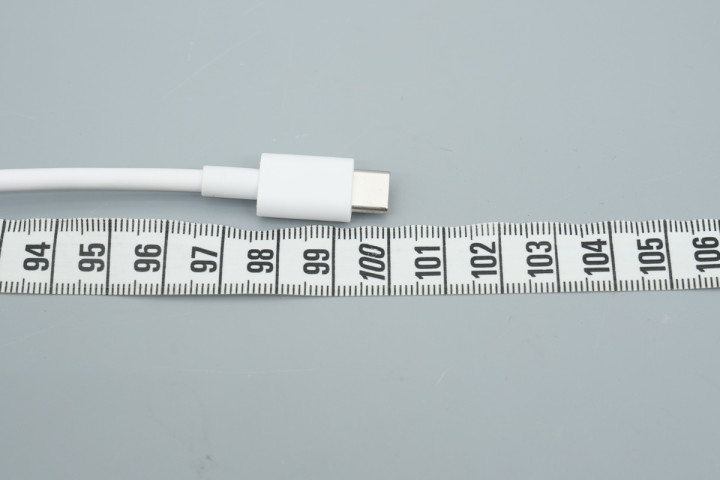

测得数据线长度约为100cm。
充电器是经典直板造型，机身通体白色，壳体名义磨砂工艺措置抗指纹，全体筹办作风相等从简。

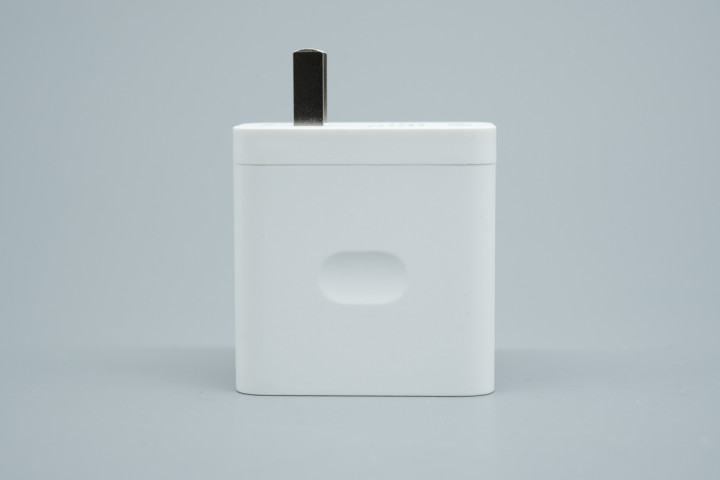

机身正后头筹办有经典小凹面，绵薄用户插拔使用。

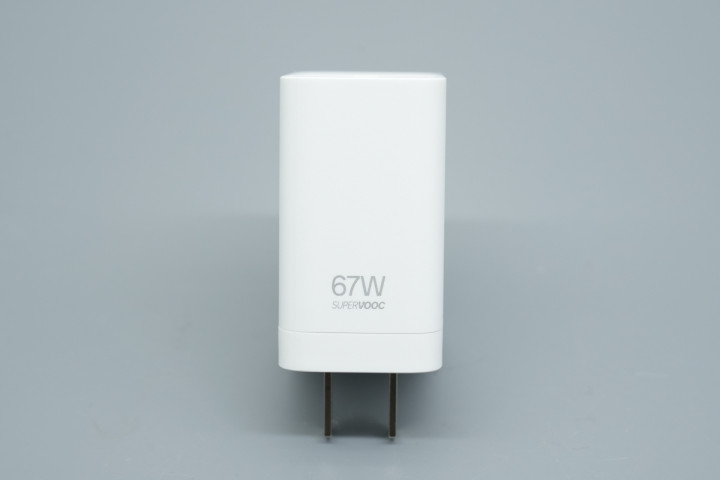

一侧印有67W SUPERVOOC
输入端外壳上印有充电器参数。

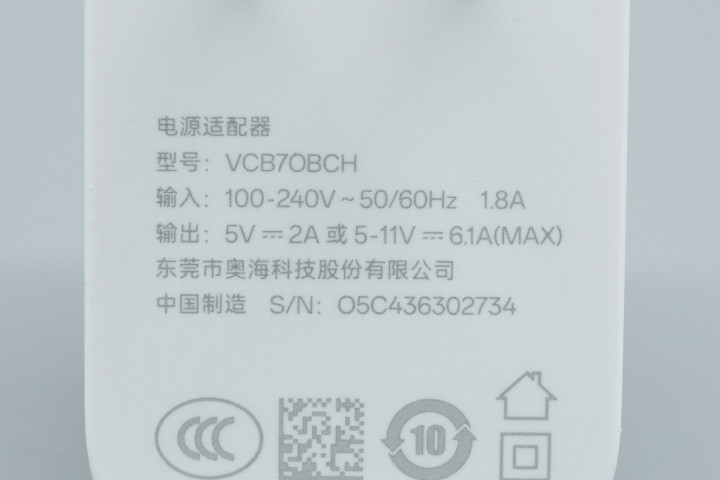

居品参数特写
型号：VCB7OBCH
输入：100-240V~50/60Hz 1.8A
输出：5V2A、5-11V6.1A（MAX）
制造商：东莞市奥海科技股份有限公司
充电器通过了CCC认证。

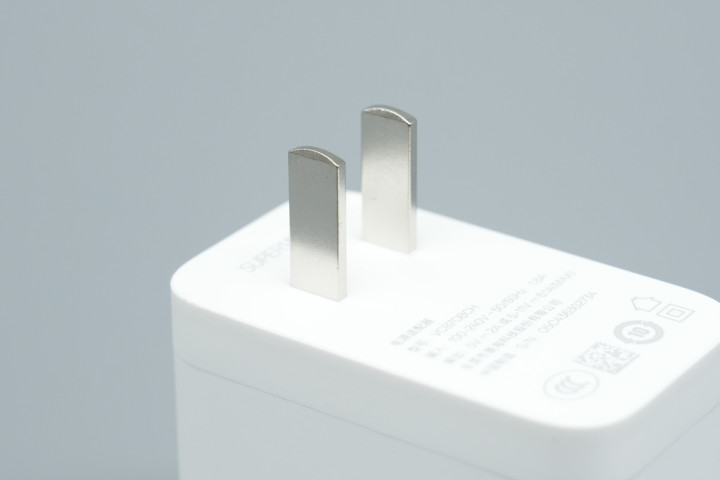

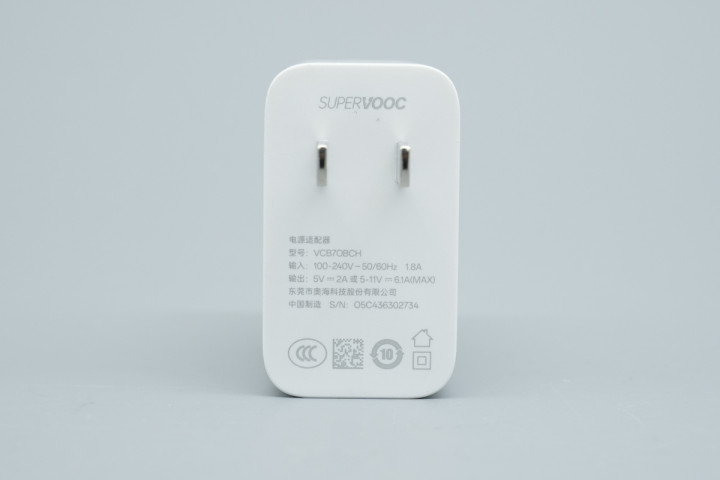

充电器配备固定式国标插脚，靠一侧布局绵薄插拔。

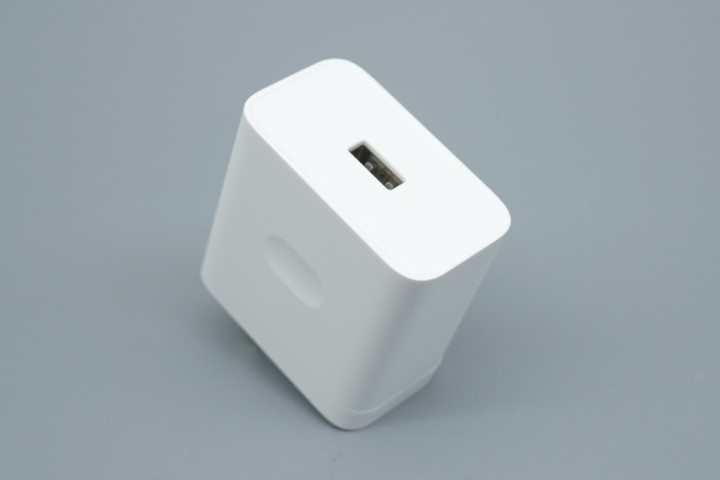

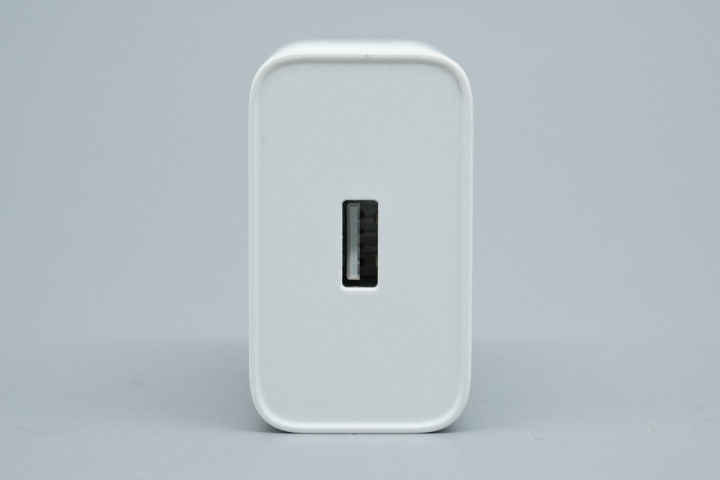

顶部外壳内凹筹办，居中布局但USB-A接口。

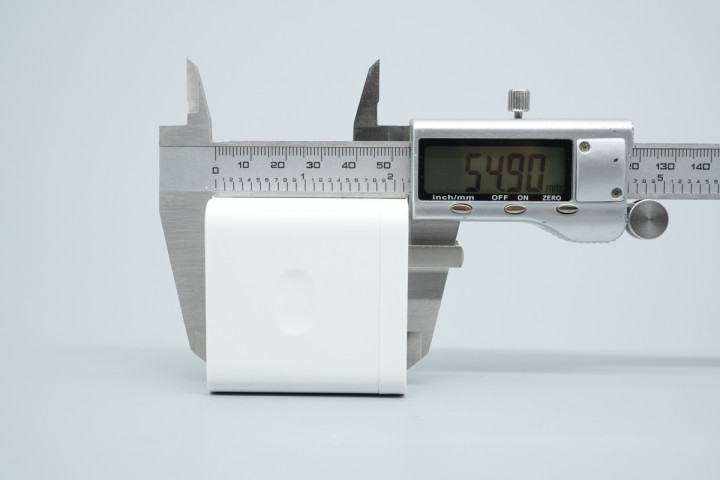

实测充电器机身长度为54.9mm。

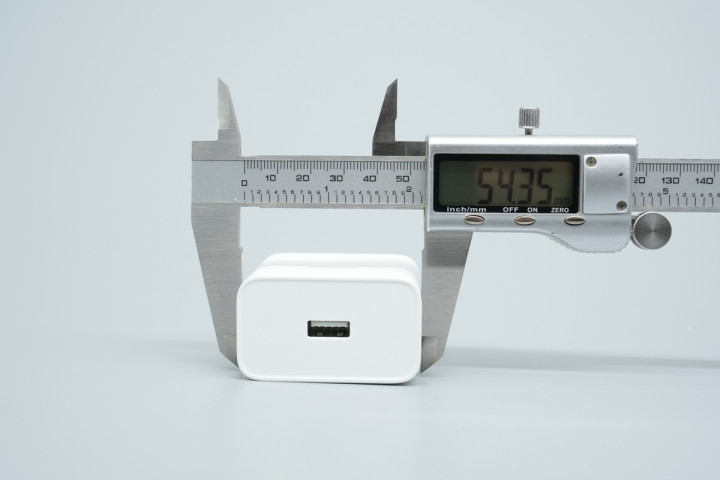

宽度为54.35mm。

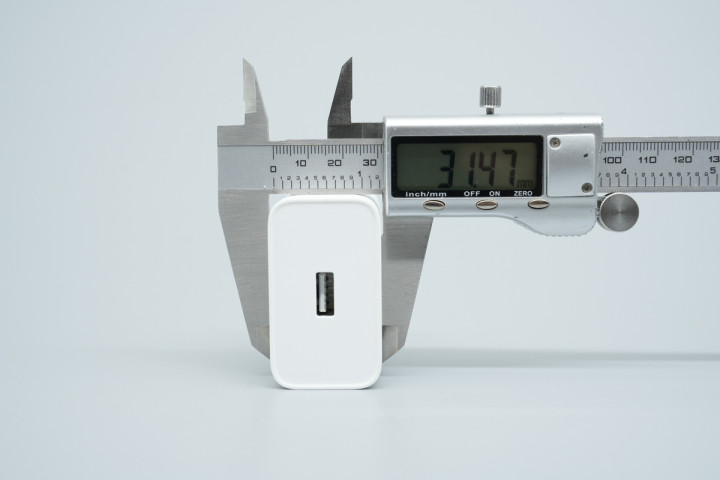

机身厚度为31.47mm。

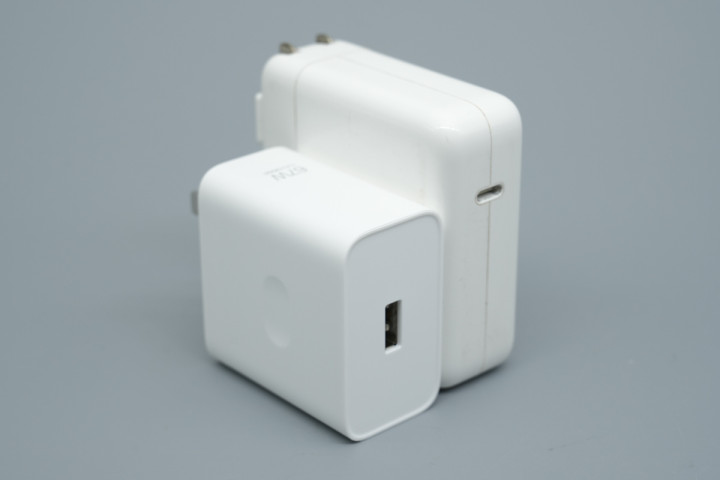

和苹果67W充电器对比，体积上风明显。

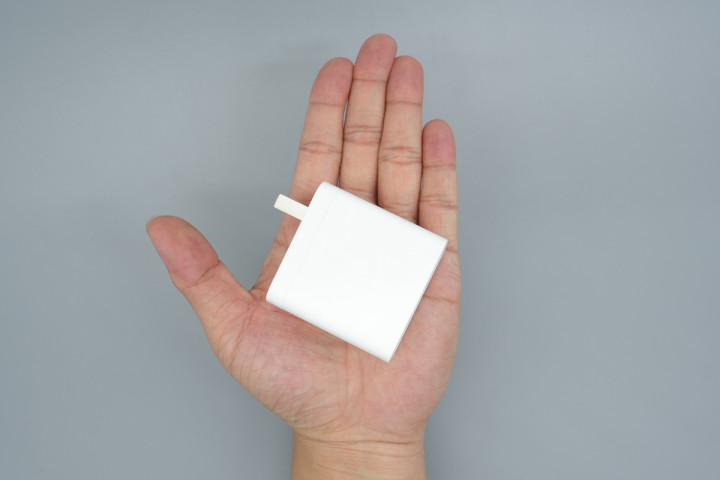

居品拿在手上的大小直不雅感受。

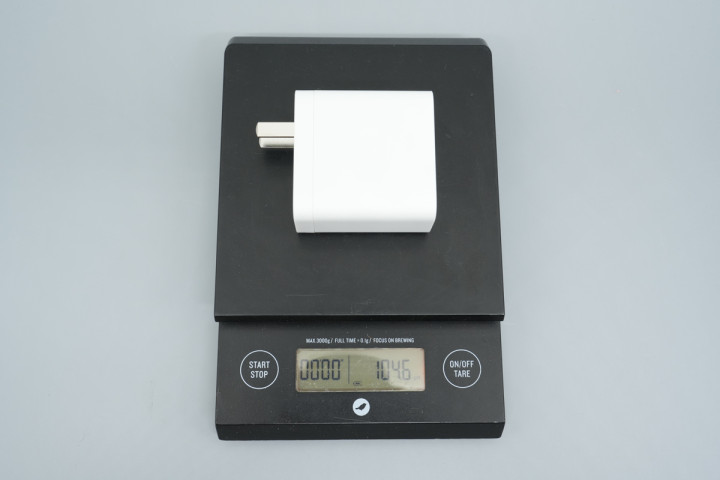

另外测得充电器分量约为105g。

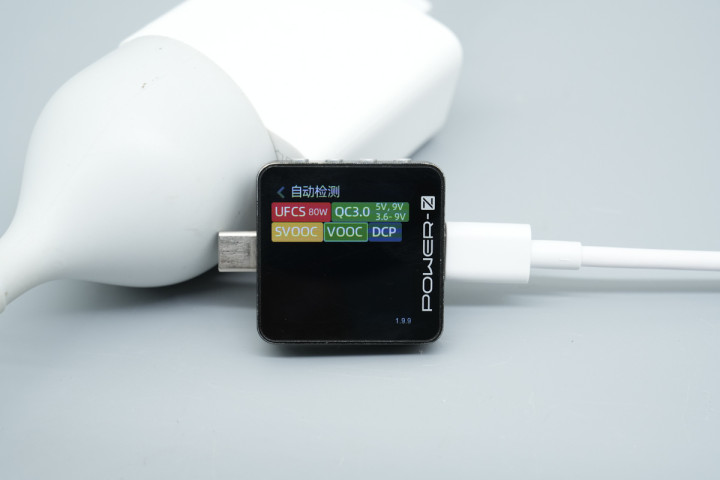

实测充电器接济UFCS、QC3.0、SVOOC、VOOC、DCP充电条约。
OPPO 67W超等闪充氮化镓充电器拆解

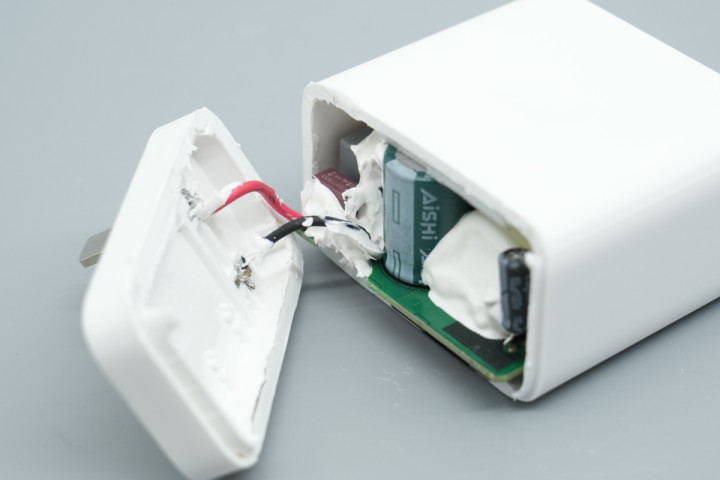

将输入端外壳切割开，蚁集导线两头打胶保护。

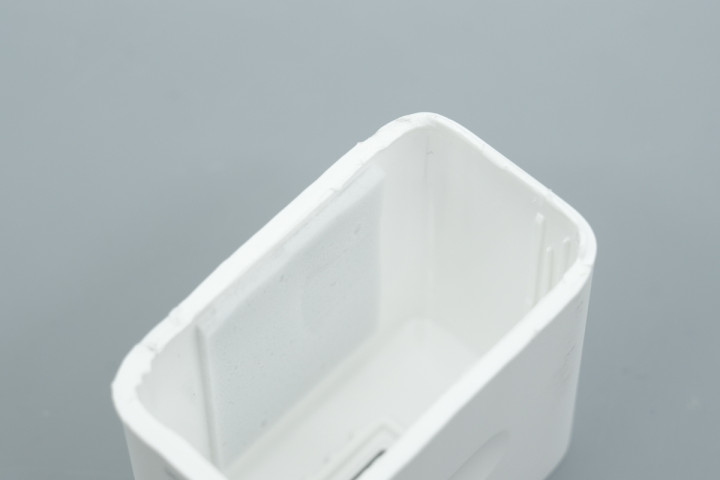

取出PCBA模块，壳体里面作念了抗冲击保护圭表。

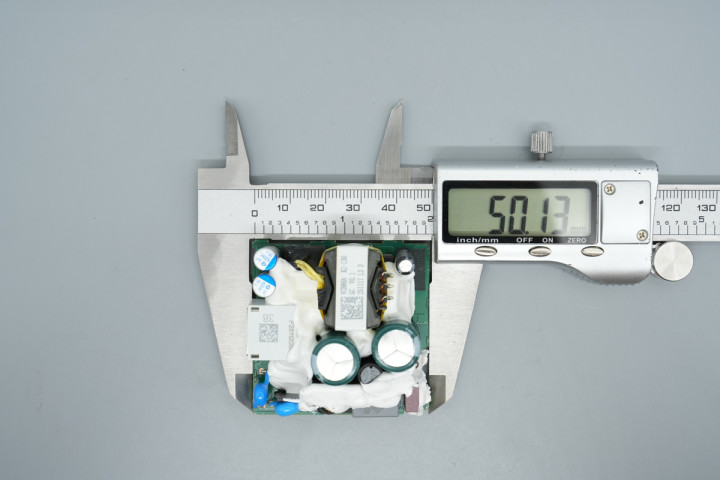

测得PCBA模块长度为50.13mm。

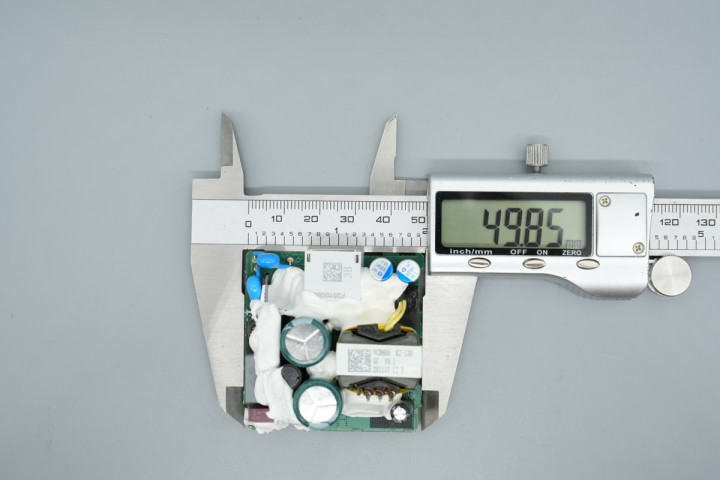

宽度为49.85mm。
厚度为24.31mm。

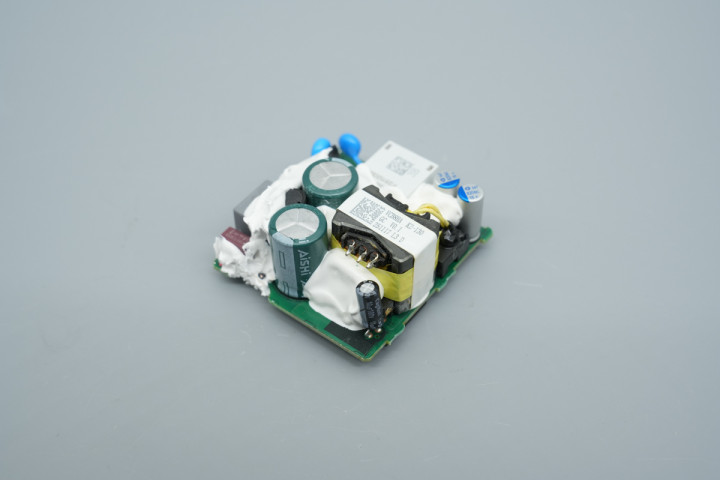

PCBA模块正面元件之间打胶加固。

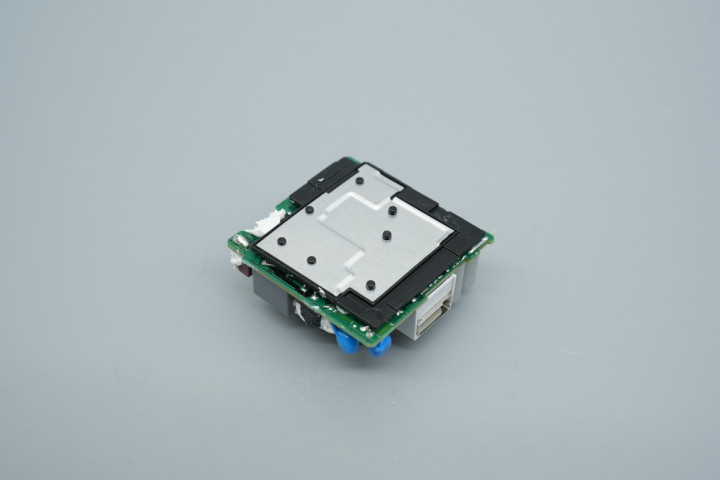

后头固定铝制散热片和塑料绝缘板。

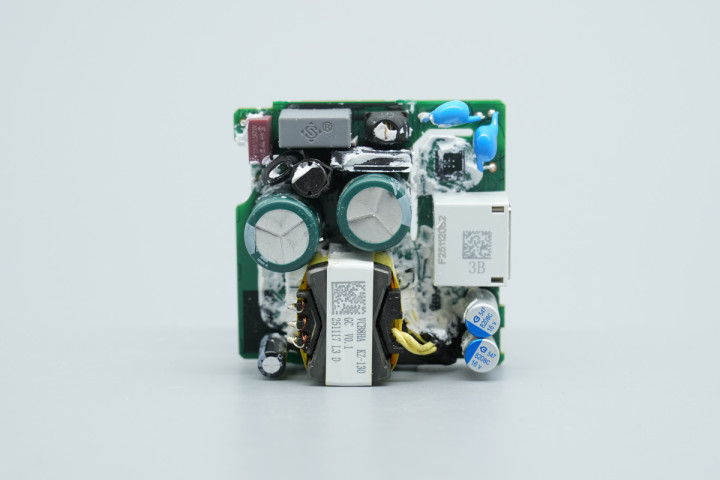

将模块正后头进行计帐，模块正面设有保障丝、共模电感、整流桥、高压滤波电解电容、变压器等器件。

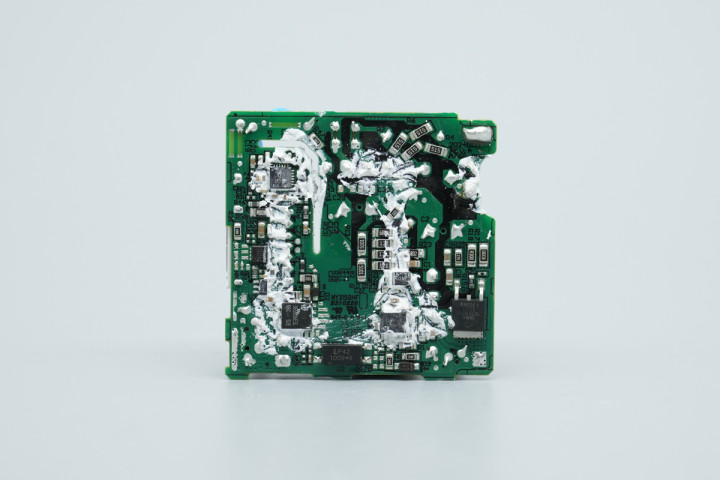

后头设有开关电源首次级遗弃器、低级开关管、同步整流管、条约芯片以及VBUS开关管。
模块一侧设有保障丝、NTC热敏电阻、安规X2电容、共模电感以及整流桥。

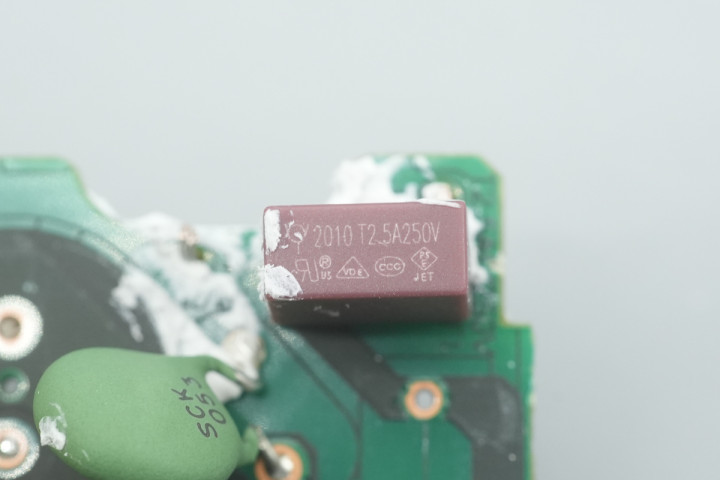

保障丝来自华德电子，规格为2.5A 250V。

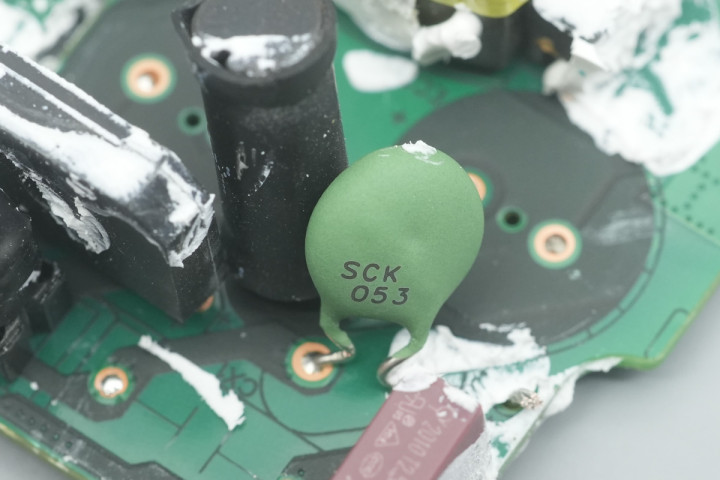

NTC热敏电阻特写，用于扼制上电浪涌电流。

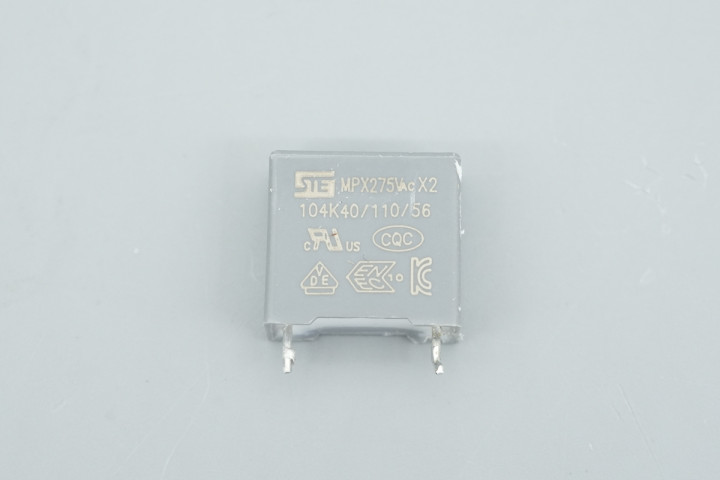

安规X2电容来自STE松田电子，规格为0.1μF。
共模电感特写，用于滤除EMI侵扰。

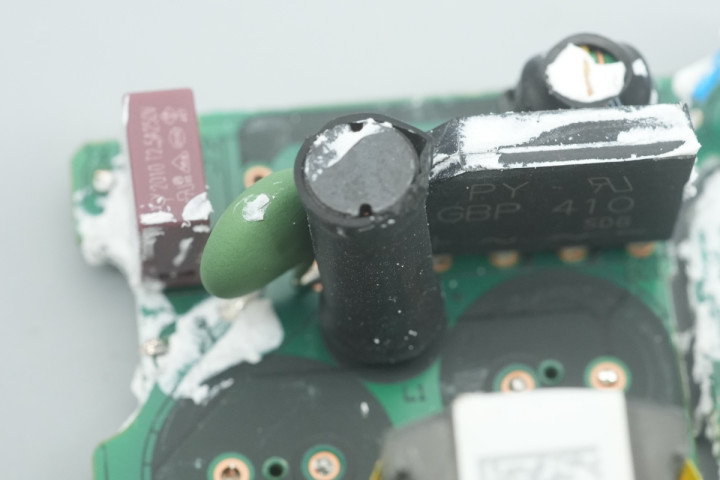

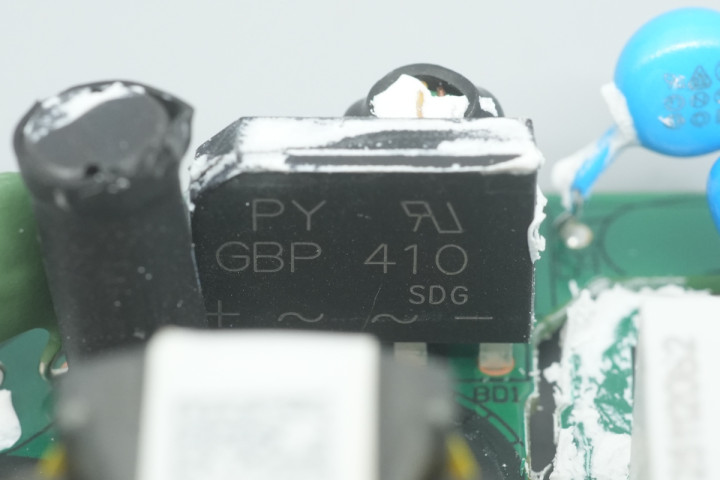

整流桥来自平伟，型号GBP410，规格为4A 1000V，禁受GBP封装。

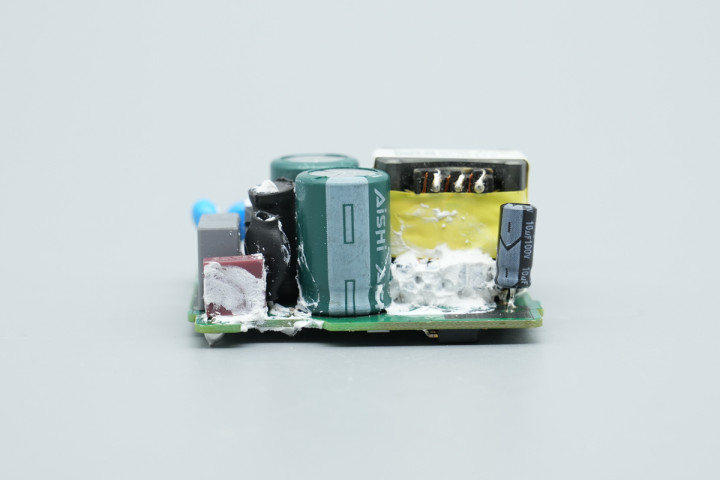

从前端不错看到板子上还有工字电感、高压滤波电解电容以及主控芯片供电电容。

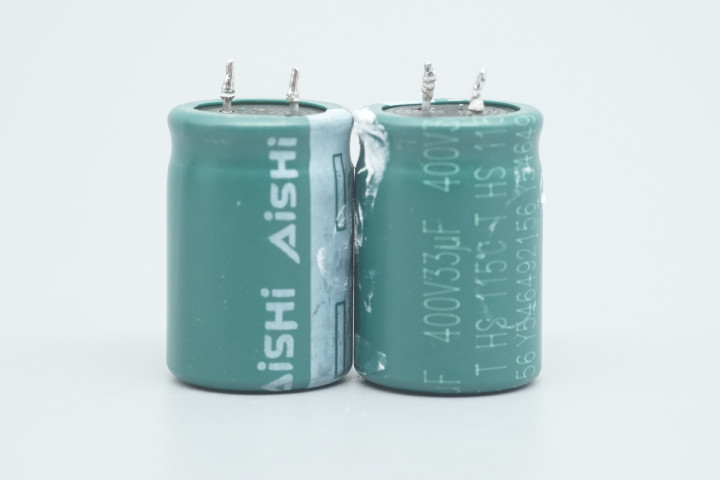

两颗高压滤波电解电容来自AiSHi艾华，规格均为400V33μF。
工字电感外衣热缩管绝缘保护。

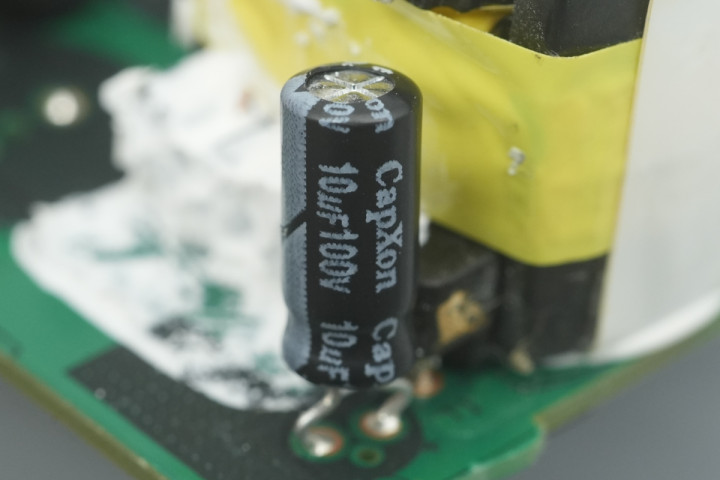

主控芯片供电电容来自丰宾，规格为100V10μF。
模块另一侧设有变压器。

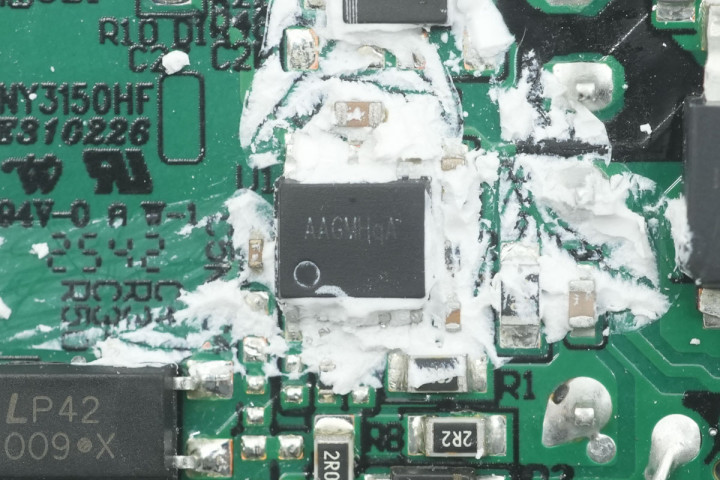

低级主控芯片来自矽力杰，丝印AAGM，推行型号为SY5022B，这是一款专为高功率密度PD快充筹办的高频准谐振反激遗弃器，接济直驱增强型 GaN FET，可在宽输出电压领域下杀青最高240W的输出功率。
SY5022B禁受峰值电充军弃，通过准谐振谷底导通缩短开关损耗，并凭借私有的谷底锁定技能将谷底数知道在1至6之间，有用幸免传统决策中谷底跳变引起的输出电压纹波和可闻噪声问题。
在负载变化时，芯片可交替责任在QR款式、DCM款式和突发款式下，在全负载领域内优化后果与待机功耗。搭配SY23434次级同步整充军弃器使用时，还可杀青零电压开关，进一步提高高频下的系统后果。芯片禁受SSOP9封装。

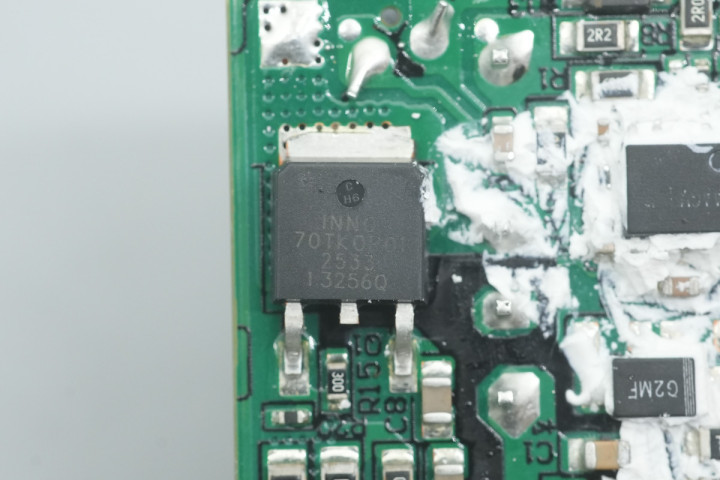

氮化镓开关管来自英诺赛科，丝印70TKOP01，推行型号INN700TKOP01，是一颗耐压700V的增强型氮化镓开关管，导阻350mΩ，禁受TO252封装。
英诺赛科氮化镓开关管适用于DCM/BCM PFC应用，适用于AHB/LLC/QR反激/ACF开关电源应用，适用于LED启动器，米兰体彩下载电板快充，札记本电脑电源适配器，台式机，电视机，电动器具应用。

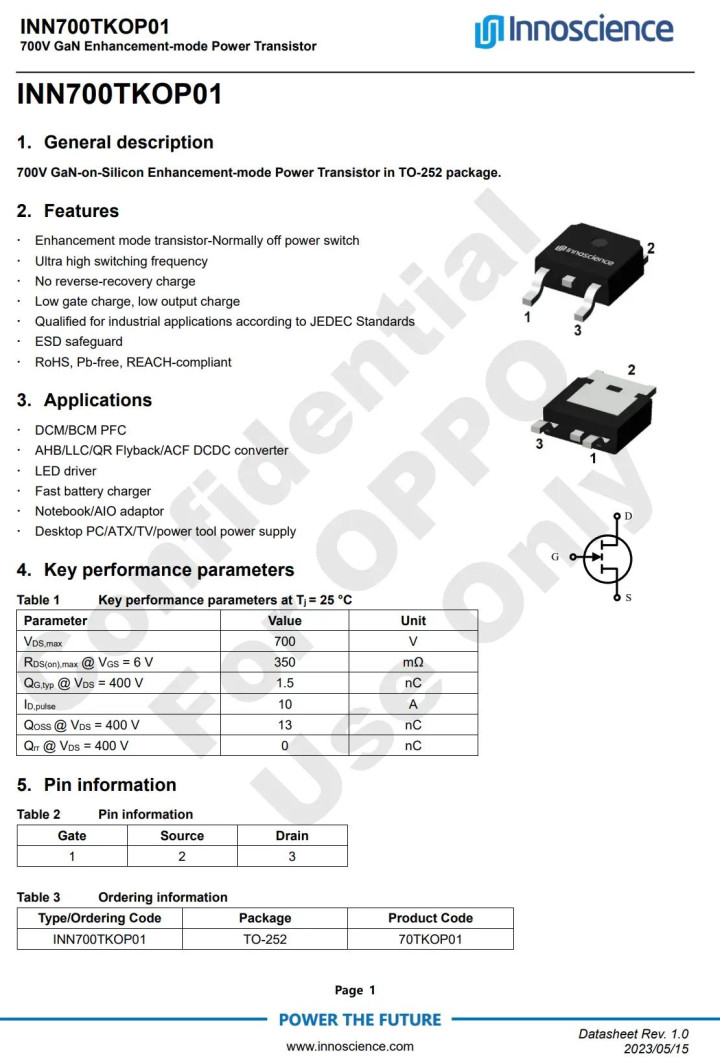

英诺赛科INN700TKOP01尊府信息。
充电头网通过拆解了解到，英诺赛科氮化镓芯片当今已被三星，OPPO，VIVO，理想，雅迪，LG，华硕，安克，努比亚，倍念念，绿联，闪极等多家着名品牌和厂商所禁受，出货量打破20亿颗。

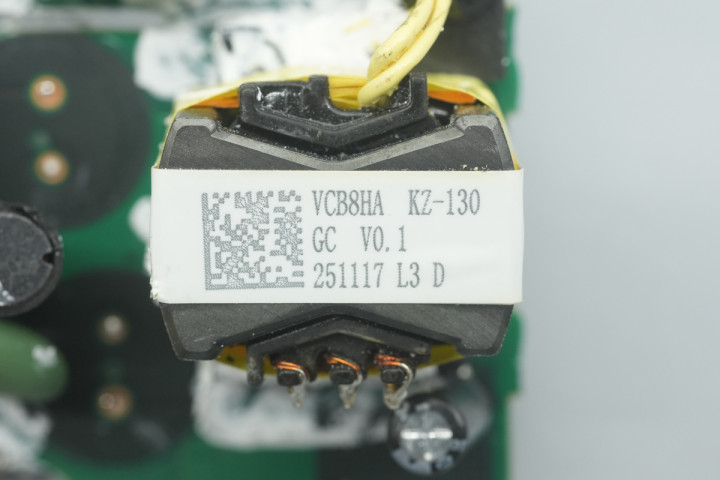

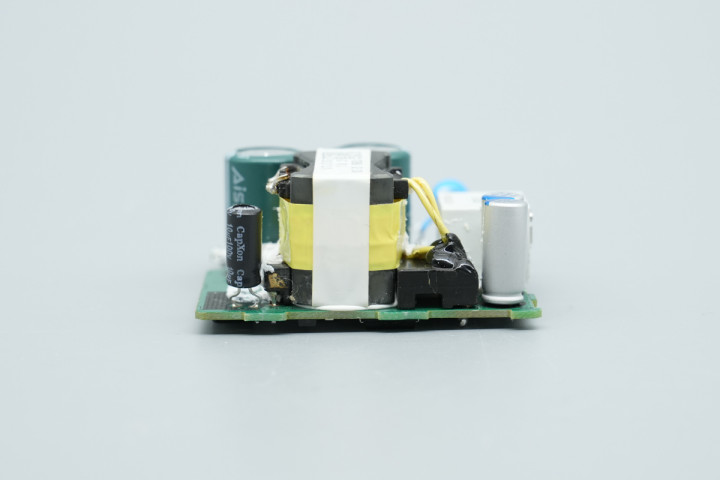

变压器特写。

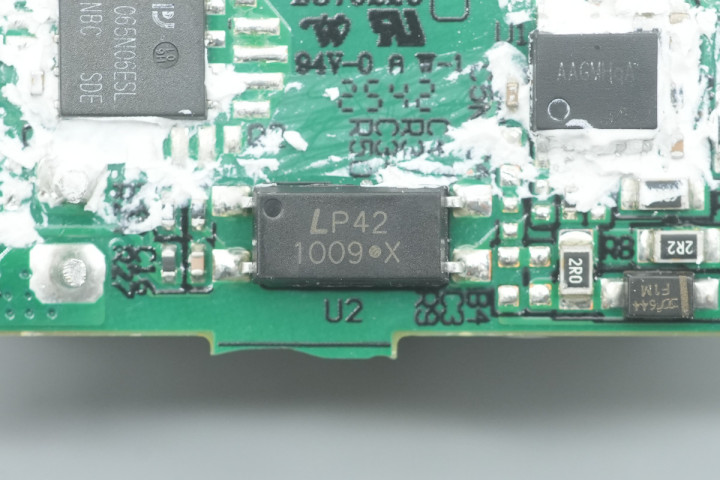

1009光耦特写，用于输出电压反映。

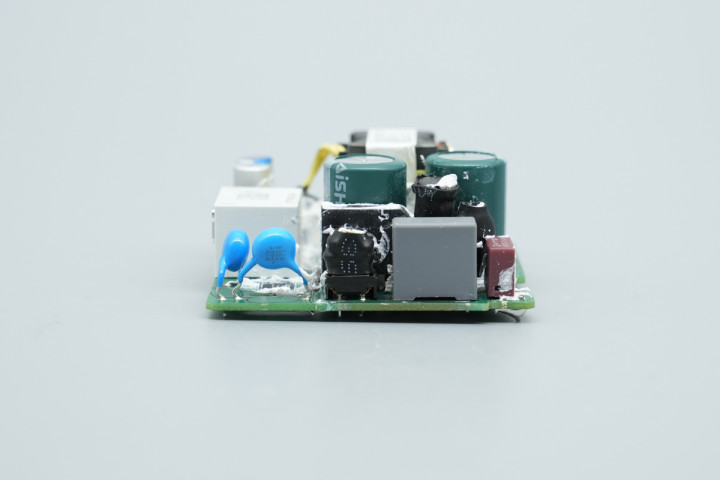

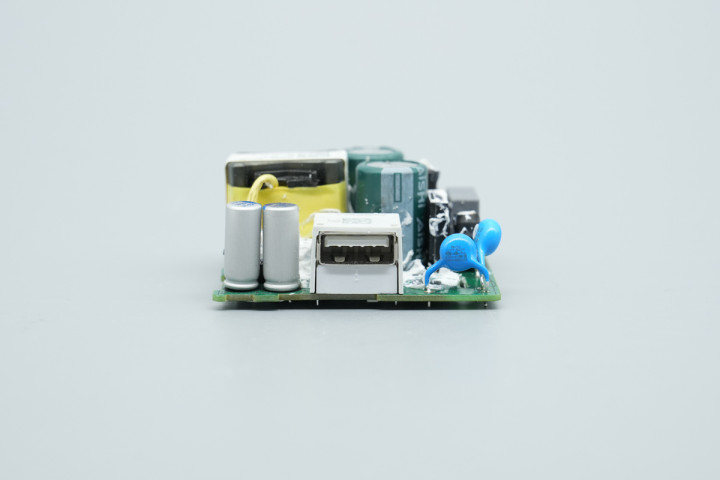

输出端两侧离别设有Y电容以及固态滤波电容，USB-A接口母座外衣塑料壳加固保护。

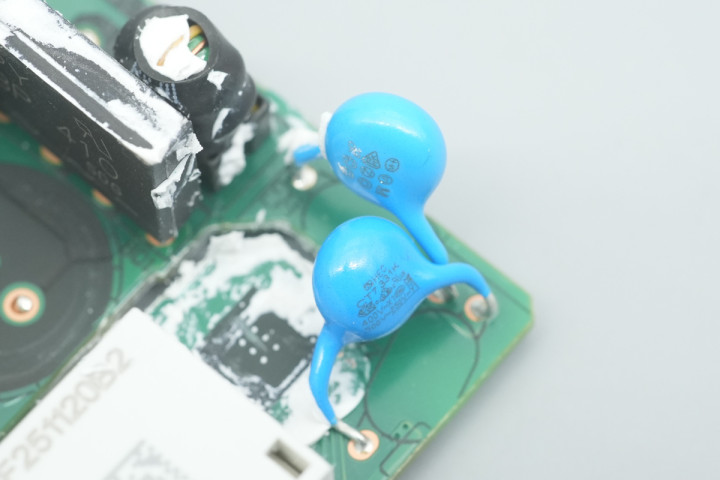

两颗蓝色Y电容特写。
同步整充军弃器来自矽力杰，丝印t6，推行型号为SY5231A，这是一款高性能同步整充军弃器，适用于责任在CCM/DCM/QR款式的反激变换器，可用于启动次级侧标准或逻辑电平N沟说念MOSFET。
SY5231A禁受DSEN电压下落斜率检测技能以堤防DCM/QR款式下寄生振铃导致SR MOSFET 误导通。同期，其DSEN高压消隐时刻检测功能可增强系统ESD性能，幸免外部噪声激发误动作。
在CCM款式下，芯片具备极短的关断蔓延时刻；在DCM/QR款式下，则通过DSEN电压更始充分诈欺SR MOSFET的导通时刻以优化后果。轻载时，遗弃器自动参加节能款式，提高轻载后果。

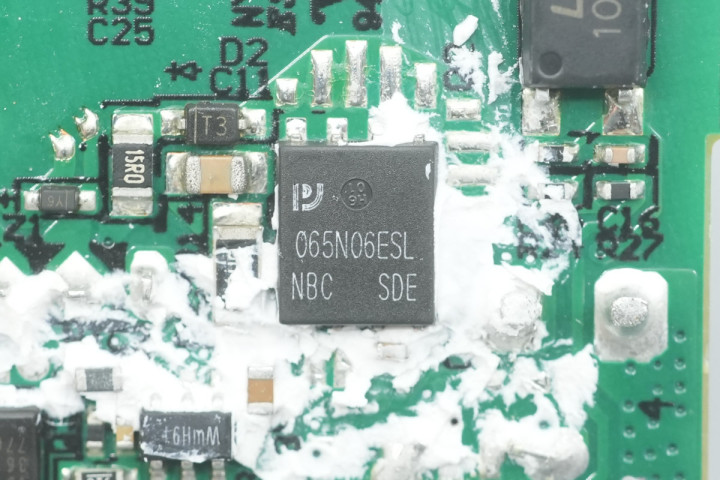

同步整流管来自平伟，型号PW065N06ESL，NMOS，耐压100V，导阻3.2mΩ，禁受DFN5*6封装。

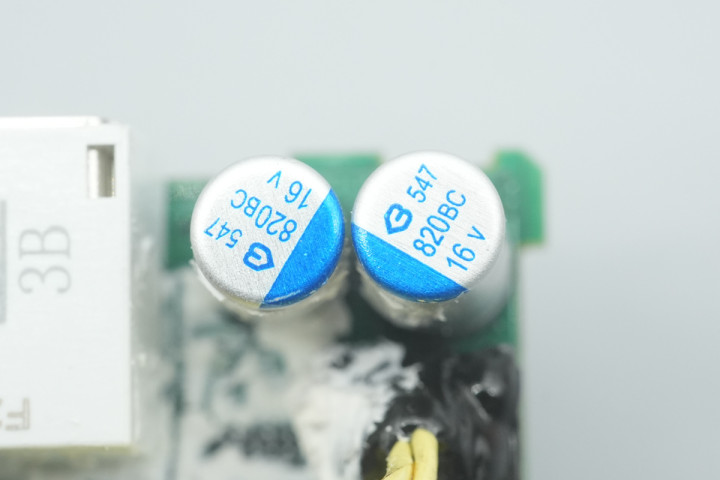

两颗输出滤波固态电容来自绿坚持，规格均为16V820μF。

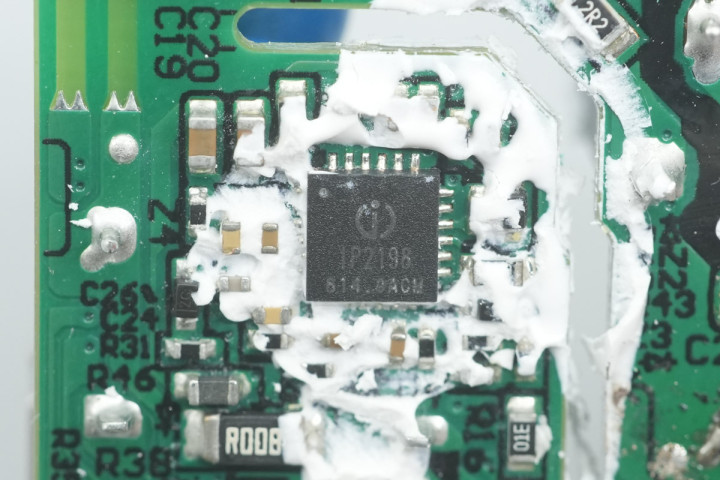

条约芯片来自英集芯，型号IP2198，为OPPO定制型号，接济SUPERVOOC和UFCS交融快充条约。

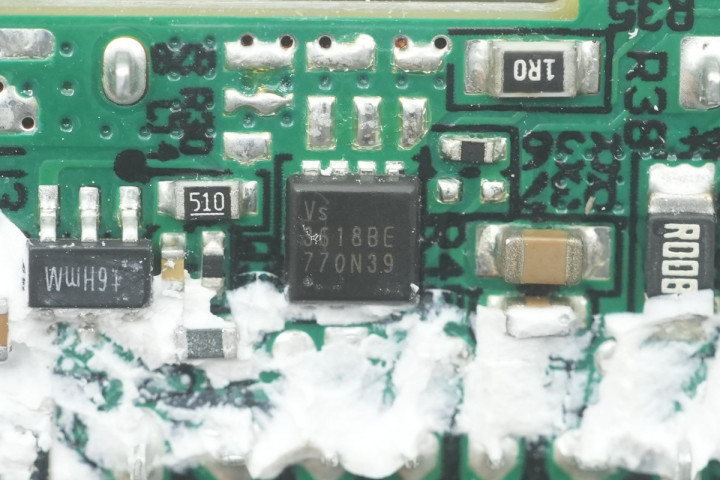

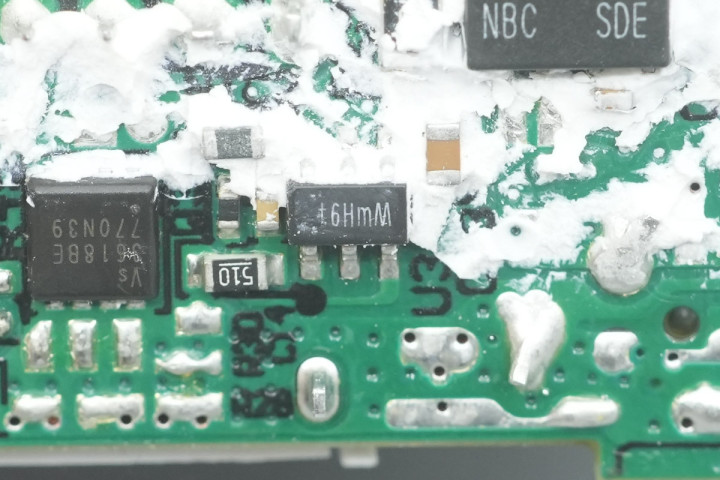

威兆半导体 VS3618BE 疑望尊府。

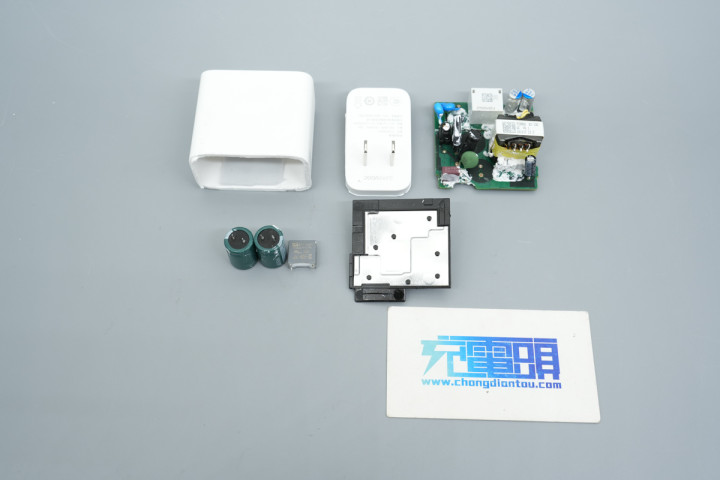

沿途拆解一览，来张全家福。
充电头网拆解转头

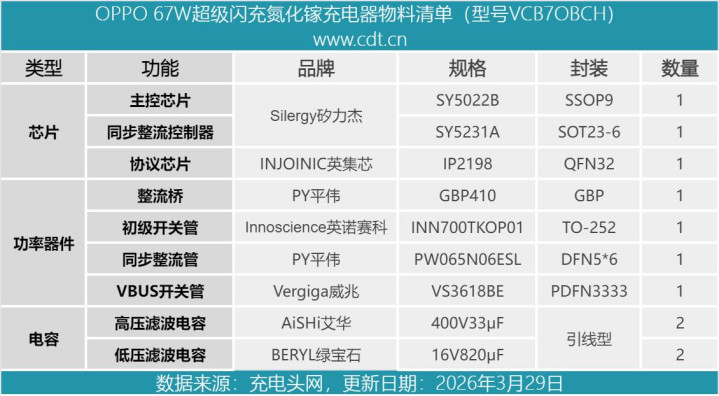

临了附上OPPO 67W超等闪充氮化镓充电器的中枢器件清单，绵薄大众查阅。
OPPO 67W超等闪充氮化镓充电器VCB7OBCH行为一款零卖版块，外不雅上禁受磨砂壳体与小凹面赓续的筹办，延续原厂一贯的筹办。此外还标配了一条8A快凑数据线，满足OPPO系机型大电流快充需求。
充电头网拆解了解到，居品基于矽力杰SY5022B+SY5231A电源决策筹办，搭配英诺赛科定制款氮化镓开关管INN700TKOP01，英集芯定制条约芯片IP2198等器件。
同期还禁受了艾华、绿坚持两大着名品牌的电容滤波。整机在结构上通过打胶加固、铝制散热片与绝缘板重迭筹办米兰体彩下载，兼顾散热与安全。
